API 5CT P110 Tubo y Revestimiento

Specification

El API 5CT P110 Casing and Tubing es de un grado superior al J55/K55, N80, L80 y T95, con una resistencia mínima a la tracción de 862 Mpa y una resistencia de rendimiento de 758 a 965 Mpa. El revestimiento P110 termina con una banda blanca para especificar este material, y se utiliza ampliamente para perforación y producción de petróleo en entornos específicos, especialmente para pozos petroleros profundos.



Tipos de Fabricación de API 5CT P110

El casing y tubing P110 podrían ser fabricados mediante soldadura ERW o sin costura, y en la mayoría de los casos se adopta el tipo sin costura.

Tipos de Tratamientos Térmicos Para Tuberías P110

Las tuberías P110 deben ser tratadas térmicamente con un tratamiento de cuerpo completo, de longitud completa, según la décima edición del API 5CT, templado y revenido (simplificado como Q) debe aplicarse a los productos. La normalización (N) o el templado y revenido (N y T) no son aplicables para el revestimiento y la tubería P110.

Requisitos químicos especiales para la tubería ERW P110 están especificados en la Tabla E.4 del API 5CT y otros requisitos están especificados en el A.6 SR11.

El tratamiento térmico es necesario para el grado P110.

Inspección de Referencia para el Revestimiento y la Tubería P110

Inspección visual de la superficie de la tubería
Verificación de dimensiones
Prueba no destructiva que incluye partículas magnéticas, Prueba ultrasónica, Prueba hidrostática
Prueba de deriva
Análisis químico
Prueba mecánica de resistencia a la tracción, resistencia al rendimiento y elongación
Prueba de impacto Charpy
Pruebas de aplanamiento
Prueba de dureza
Verificación de extremos roscados con calibre de rosca y comprobación de acoplamiento

API 5CT P110 Revestimiento:

El revestimiento P110 se instala en el pozo para brindar integridad estructural al pozo y debe soportar presiones de colapso externas de formaciones rocosas y presiones de rendimiento internas de fluidos y gas. Debe soportar su propio peso y resistir el torque y la presión transaxial mientras se ejecuta en el pozo. El revestimiento se considera como un pilote de tubería que estabilizará el pozo petrolero.

API 5CT P110 Tubería:

La tubería P110 se instala dentro del revestimiento. Se utiliza para transportar (bombear) petróleo crudo o gas natural desde la roca fuente hasta el cabezal del pozo en la superficie. Dentro de la tubería se encuentran las varillas elevadoras, que se utilizan para bombear petróleo y gas.

Composición Química





Para tubería P110 sin soldadura, solo se limitan los contenidos de fósforo y azufre al 0.03%, y en caso de tipo soldado, el máximo de P es 0.02% y de S es 0.01%. Otros elementos de composición química como C, Si, Mn, Mo, Cr no tienen límites.

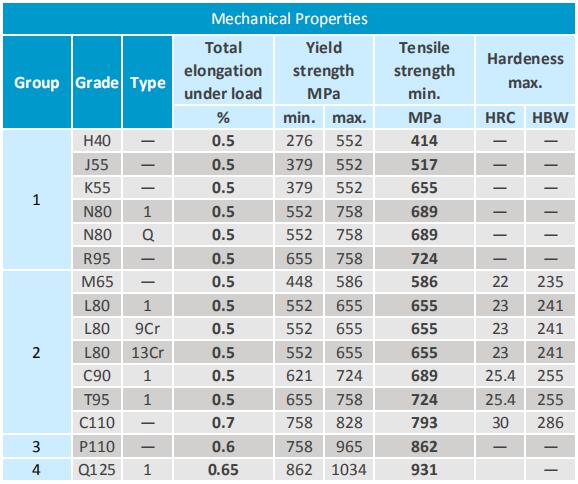

Propiedades Mecánicas





Tipo de Conexión, Extremos y Acoplamientos

Los tipos de extremos de revestimiento y tubería son diferentes, donde para el revestimiento generalmente se utilizan BTC y para la tubería, EUE o NU.

Tipos de Conexiones de Tubería de Revestimiento P110

Conexión de uso común BTC, rosca de barril marcada con BC
LC: Rosca redonda larga
SC: Rosca redonda corta
Conexiones premium como HYD y otras roscas herméticas al gas
Roscas de conexión personalizadas según los requisitos del cliente

Conexiones de Tubería P110 con Espacio Regular y Especial

EUE: Externo aumentado, los extremos de la tubería tienen un aumento externo con un diámetro y grosor mayor que el cuerpo de la tubería
NU: No aumentado, los extremos de la tubería tienen el mismo diámetro y grosor que el cuerpo de la tubería

Dimensiones y Tolerancias

Rango de Longitud:

R1: 4.88 a 7.62 metros, variación permitida máxima de 1.83 metros y longitud mínima permitida de 5.49 metros.
R2: 7.62 a 10.36 metros.
R3: 10.36 a 14.63 metros.

Tolerancia de Diámetro Exterior:

Para tuberías por debajo de 4-1/2 pulgadas, tolerancias +/- 0.79mm o 0.031 pulgadas
Para tuberías iguales y superiores a 4-1/2 pulgadas, tolerancias +1% y -0.5% del diámetro de la tubería

Tolerancia de Grosor de pared – 12.5%.

Imperfecciones:

Profundidad máxima permisible de imperfecciones lineales, imperfecciones externas e internas 12.5 del grosor de la pared. En caso necesario, el 5% también podría adoptarse para el grado P110.

Rango de Suministro de Octal para Revestimiento y Tubería P110

Normas: API SPEC 5CT P110 Revestimiento y Tubería
Grados: P110
Stock Disponible: Sí
Proceso de Fabricación: Sin soldadura, ERW
Diámetro Exterior del Revestimiento y Tubería P110: 2-3/8”, 2-7/8”, 3-1/2”, 4-1/2”, 5-1/2”, 6-5/8”, 7”, 7-5/8”, 7-3/4”, 8-5/8”, 9-5/8”, 10-3/4”, 11-3/4”, 13-3/8”, 16”, 18-5/8”, 20”
Grosor: 4 LB/FT a 106.59 LB/FT, 0.244” a 0.875”
Rosca de acoplamiento: BTC, Rosca de barril (Regular, Bisel especial o espacio especial), LTC, STC, roscas de conexiones premium.
Longitud: R1, R2, R3, personalizado
