Brida de Cuello Soldado

Specification

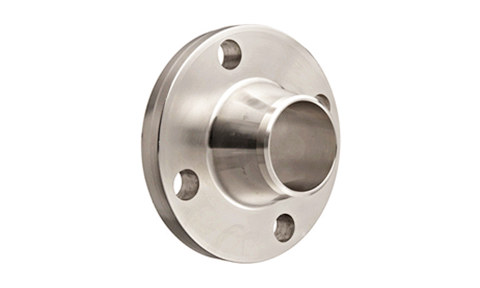

Una brida de cuello soldado, también conocida como brida de muñón cónico o brida de muñón alta, es un tipo de brida que puede redistribuir el estrés a las tuberías, asegurando una disminución en la concentración de alta tensión en la parte inferior de la brida. Existen dos diseños de bridas de cuello soldado: el primer tipo se utiliza con manguitos mientras que el segundo, de mayor longitud, no se puede usar con tuberías sino con una planta de procesos. La brida de cuello soldado consiste en un accesorio redondo que se extiende más allá de la circunferencia del borde. Estas bridas, generalmente fabricadas por forja, se sueldan a las tuberías.

El borde tiene numerosos agujeros perforados que permiten que la brida se fije a una brida atornillada. Este diseño es mejor debido a la válvula estructural.

Brida de Cuello Largo

La brida de cuello largo se parece a la brida de cuello soldado típica, pero se considera alargada. Por lo general, se utiliza como una boquilla para una columna o barril. También se puede elegir entre el Barril Equal LWN y el Barril Heavy LWN, que tienen una pared gruesa y su propia forma.

Brida de Cuello Reductor

También se llama brida de cuello soldado reductor, porque el cuello de la brida tiene un diámetro reducido que se suelda a una tubería de diámetro más pequeño.



Bridas de Cuello Largo NW

Este tipo de brida se considera como bridas de muñón alto, que fueron creadas para que el estrés pudiera transferirse a la tubería y disminuir la concentración de estrés en la parte inferior de la brida.

Materiales de las Bridas de Cuello Soldado

Las bridas de cuello soldado están disponibles en varios materiales. Estos materiales deben cumplir con los estándares establecidos. Además, los materiales deben ser de la calidad especificada por los estándares ASTM o ASME.

Sin embargo, el grosor y el diámetro interno de la brida serán de acuerdo al tamaño de la tubería para la cual se está fabricando esta brida de cuello soldado.

Hablando de los materiales, la aleación de carbono es una opción popular de material utilizada para fabricar estas bridas, ya que también son resistentes a las temperaturas extremas. Está disponible en materiales de ASTM A 181 y ASTM A 105. Las bridas están disponibles en varios grados como ASME B16 47 ‘Serie A’ y ‘Serie B’ para satisfacer las necesidades de los clientes y la industria.

Además de este material, las bridas de cuello soldado también se fabrican en acero inoxidable. La brida está hecha de ASTM A182, F304, 316L, 347H, 310S, ASME B16 5, y viene en un acabado de acero dúplex.
El material de acero dúplex UNS S31803 también se utiliza. Además del acero inoxidable, la brida de cuello soldado está disponible en varios materiales como la aleación de carbono y níquel, entre otros.
La brida de cuello soldado de aleación de níquel está disponible en Inconel 600 y 625, Hastelloy C22, C276 y otros materiales similares.

Dimensiones de la Brida de Cuello Soldado

A continuación, enumeramos algunas medidas de las bridas de cuello soldado (Clase 150) bajo ASME B16.5 (de 1/2″ a 24″).

· La brida de cuello soldado de 1/2″ NPS tiene un diámetro interno de 0,62″ y un diámetro externo de 3,50″. El grosor de la cara sobresaliente es de 1,88″ con cuatro agujeros para pernos.
· La brida de 3/4″ NPS tiene un diámetro interno de 0,82″ y un diámetro externo de 3,88″. El grosor de la cara sobresaliente es de 2,06″ con cuatro agujeros para pernos.
· La brida de cuello soldado de 1″ NPS tiene un diámetro interno de 1,05″ y un diámetro externo de 4,25″. El grosor de la cara sobresaliente es de 2,19″ y los agujeros estándar para pernos son cuatro.
· La brida de cuello soldado de 2″ NPS tiene un diámetro interno de 2,07″ y un diámetro externo de 6,00″. El grosor de la cara sobresaliente es de 2,50″.
· La brida de 5″ NPS tiene un diámetro interno de 5,05″ y un diámetro externo de 10,00″. El grosor de la cara sobresaliente es de 3,50″.
· La brida de 6″ NPS tiene un diámetro interno de 6,065″ y un diámetro externo de 11,00″. El grosor de la cara sobresaliente es de 3,50″.
· La brida de 10″ NPS tiene un diámetro interno de 10,02″ y un diámetro externo de 16″. El grosor de la cara sobresaliente es de 4,00″.
· La brida de 20″ NPS tiene un diámetro interno de 19,25″ y un diámetro externo de 27,50″. El grosor de la cara sobresaliente es de 5,69″.
· La brida de cuello soldado de 24″ NPS tiene un diámetro interior de 23,25″ y un diámetro exterior de 32,00″.

Dimensiones y Peso de la Brida de Cuello Soldado Clase 150 y 300 de 6″

Brida WN Clase 150 de 6 pulgadas (Cara Sobresaliente) Peso 10,94 KG

Brida de Cuello Soldado Clase 300 de 6 pulgadas (Cara Sobresaliente) Peso 20,13 KG



Brida de Cuello Soldado de 4 pulgadas Clase 150

Brida de Cuello Soldado Clase 150 de 4 pulgadas (RF) Peso 7.12 KG



Diámetros exteriores comunes: 1/2″, 2″, 3″, 4″, 6″, 8″, 10″, 12″ hasta 24″.
Diámetros exteriores especiales hechos a medida: hasta 60″.
Rango de clase: Clase 150, 300, 400, 600, 900, 1500, 2500 (# o LB). PN 2.5 a PN 250.
Tipo de cara de la brida: RF (Cara Sobresaliente), RTJ (Junta Tipo Anillo)

Estándares para bridas de cuello soldado:
ASTM A105 para bridas de cuello soldado de acero al carbono.
ASTM A182 para bridas de cuello soldado de aleación y acero inoxidable. (Aleación para F11, F22, acero inoxidable para F304/F304L, F316/F316L)
ASME B16.5
ASME B16.47
BS 3293
DIN 2630 PN 1 and PN 2.5, 2631 PN 6, 2632 PN 10, 2634 PN 16, 2634 PN 25, 2635 PN 40

Antes de realizar el pedido de la brida de cuello soldado, las empresas deben confirmar el estándar del material, el diámetro exterior, la clase de presión, el tipo de cara y el calendario de espesor.

Una descripción estándar para una brida de cuello soldado es: “Brida, Cuello Soldado de 10″, Clase 150, RF, Calendario 40, ASTM A105 ASME B 16.5.”
