Especificación de Tuberías API 5L X46

Specification

La tubería API 5L X46 es un material para tuberías de grado medio bajo en las especificaciones estándar API 5L. También llamada tubería L320, ya que su resistencia mínima a la tracción es de 320 Mpa (46,400 psi). Resistencia mínima a la tracción de 435 Mpa.

API 5L X46 cubre tipos de fabricación en sin costura y soldados (ERW, SAW), ambos aplicados para transmisiones de petróleo y gas.

Contiene dos niveles de especificación del producto PSL1, PSL2. (Incluyendo el material para servicios amargos en PSL2)

Tipos de fabricación

Sin costura: Cubre sin costura laminada en caliente y sin costura estirada en frío.
ERW: Soldadura por resistencia eléctrica.
LSAW: Soldadura por arco sumergido longitudinal.
SSAW: Soldadura por arco sumergido en espiral.
HSAW / DSAW: Igual que SSAW para tuberías soldadas en espiral

Tipos de Tuberías API 5L X46

Rangos por Nivel de Especificación del Producto: PSL1, PSL2, Servicios Amargos

API 5L X46 PSL1, para las tuberías en condición de entrega común de tal como se enrollan.
API 5L X46N/M/Q, para tubería PSL2 con condición de entrega de N, M y Q.
API 5L X46NS/MS/QS, para tuberías PSL2 con servicios amargos.

La letra Sufijo Significa

R: Como se enrolla
N: Enrollado normalizado, formado normalizado, normalizado
Q: Templado y templado
M: Enrollado termomecánico o formado termomecánico
S: Servicio amargo

Características

La tubería de acero API 5L X46 tiene una resistencia mínima a la tracción de 46,400 psi o 320 Mpa. Las tuberías X46 actuales son todas aceros de carbono-manganeso microaleados controlados. Los elementos microaleados son principalmente Nb, V y Ti, y el contenido total de microaleaciones no supera el 0,15%. Por lo tanto, la estructura de la tubería está compuesta por ferrita acicular y bainita, y generalmente tiene buenas propiedades de soldadura.

Ventajas:

a. Mayor resistencia que Grado B y X42.
b. Alta resistencia al desgarro dinámico.
c. Alta tenacidad al impacto a bajas temperaturas.
d. Baja temperatura de transición dúctil-quebradiza.
e. Adecuabilidad al servicio ácido, aplicable a NACE.
f. Económico y duradero.

Su excelente rendimiento se debe a la estructura de ferrita acicular de ultra bajo carbono, donde las dislocaciones de alta densidad interactúan con fases de precipitación finas.

Especificación de Tubería de Grado X46

de API 5L Hoja de datos de la tubería API 5L, otras especificaciones de grados en API 5L.

Propiedades Químicas y Mecánicas de API 5L X46 PSL1

Propiedades Mecánicas de API 5L X46 L320



API 5L X46 PSL2 vs. PSL1 Comparación



API 5L X46 (L320) PSL2 el contenido químico máximo es diferente al de PSL1; así como la resistencia mecánica, es más estricta.

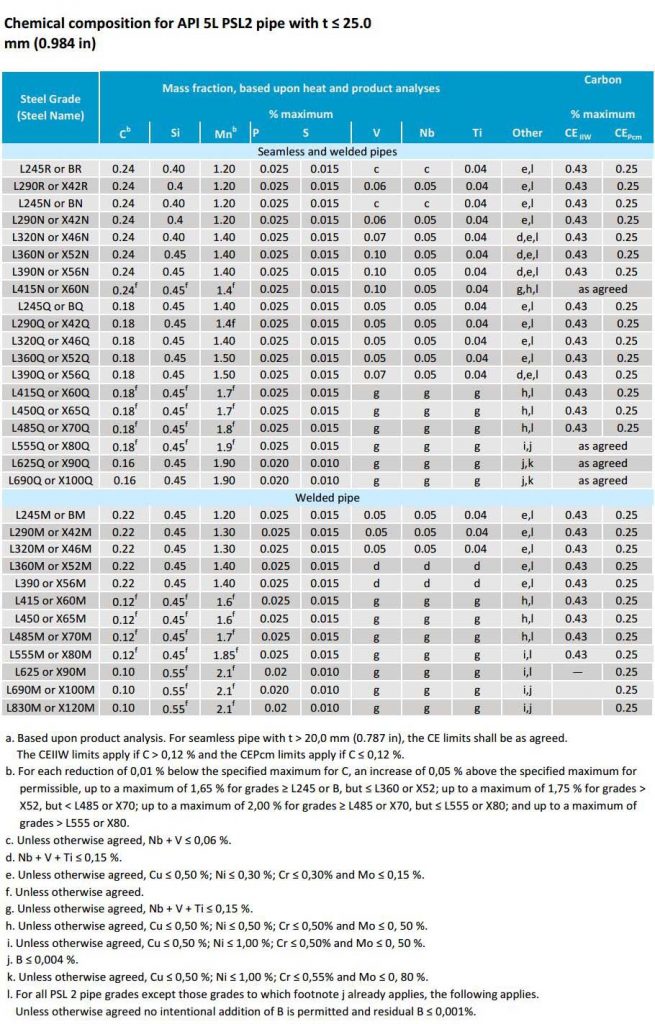

Composición Química de API 5L X46 PSL2

Resistencia a la tracción de API 5L X46 PSL2, Resistencia al Rendimiento

Clasificación de presión de tubería API 5L X46 (resistencia mecánica)

API 5L grado X46 (tubería L360) el límite elástico mínimo a 46400 Psi 320 Mpa, es el significado que llamamos a este grado en el API 5L X46 o L320. La resistencia a la tracción es de 63100 Psi y 435 Mpa. El rendimiento de X46 es mejor que el de Grado X42 y el Grado B. Es un grado de grandes equipos en las industrias de petróleo y gas.

Ya sea tubería x46 sin costura o soldada (ERW, LSAW), las clasificaciones de presión, resistencia a la tracción y resistencia al rendimiento son las mismas

En caso de que las condiciones de trabajo requieran una mayor presión, tendremos que aumentar el grosor de la pared de las tuberías de acero o usar un grado superior en la API 5L.

Requisitos de Prueba:

Prueba de Flexión:No deben ocurrir grietas en ninguna parte de la muestra o apertura de la soldadura.

Prueba de Aplastamiento:Se utiliza para demostrar las actuaciones de la tubería bajo deformación. Debe mostrar resistencia a las grietas longitudinales y circunferenciales, incluyendo defectos internos y externos.

Debe realizarse en tuberías ERW con diámetros superiores a 12,75 pulgadas; Para tuberías OD/WT > 10, no debe haber apertura de la soldadura antes de que la distancia entre las placas sea inferior al 30% del diámetro original.

Prueba de Doblado guiado: Fractura completa; Revelar cualquier grieta o ruptura en el metal de soldadura mayor de 3.2 mm, independientemente de la profundidad. O revelar en metal base, ZAT o línea de fusión más larga de 3.2 mm o más profunda que el 12.5% del grosor de la pared.

Prueba hidrostática: garantiza que la tubería no tenga fugas, ni por la costura de soldadura ni por el cuerpo de la tubería. Si las secciones de tubería han pasado la prueba con éxito, no es necesario realizar la prueba en las conexiones o uniones.

Prueba de impacto CVN: Para tuberías PSL2, se realiza la prueba con el cuerpo de la tubería en el caso de tuberías sin costura, y para tuberías soldadas, se incluyen pruebas en el cuerpo de la tubería, las costuras de soldadura y las zonas afectadas por el calor. La temperatura de prueba de impacto normal es de 0 °C.

Prueba DWT: Requerida para tuberías PSL2.

Nuestras gamas y tamaños de suministro

Especificaciones API 5L Gr. X46 o L320
Estándar: API 5L, ISO 3183
Grado: X46 o L320 (letra de sufijo N, Q, M, R)
Tipo de tubería de acero sin costura: 21,3 mm – 610 mm, 1/2″ – 24″
Tubería ERW soldada: 21,3 mm – 508 mm, 1/2″ – 20″
Tubería LSAW y SSAW: 406 mm – 2500 mm, 16″ – 100″
Esquema de espesor de tubería: SCH 10, SCH 20, SCH 30, SCH STD, SCH40, SCH60, SCH XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, SCH XXS del espesor
estándar Rango de longitud: SRL, DRL, 5 metros a 14 metros
Longitud fija: 5,8 metros, 6,0 metros (20 pies), 11,8 metros, 12,0 metros (40 pies)
Nivel de especificación del producto: PSL1, PSL2, extremos agrios
: lisos, extremos biselados, extremos
roscados Recubrimiento disponible: Pintura Negra, Barnizado, Aceite Antioxidante, FBE, 3PE/3LPE, 3PP, Galvanizado

Información sobre el pedido de tuberías X46

Tubería de acero al carbono de 2400 metros API 5L X46 PSL2 (ISO 3183 L-320M) OD 24″ con tipo de SOLDADURA LONGITUDINAL POR ARCO SUMERGIDO (LSAW), Espesor de pared 0.562″, revestimiento externo 3LPE clase nominal, superficie interna natural.
